構建網絡平台是樓宇自動化係統建設的主要任務之一，網絡平台的搭建直接關係著整個樓宇自動化項目的成敗，不容忽視。今天山東海角下载视频智能化工程有限公司就網絡平台的搭建為大家詳細介紹一下。

1.網絡架構

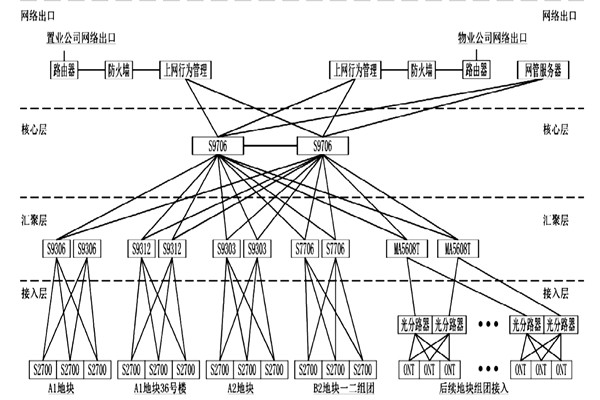

如圖所示樓宇自動化係統的網絡平台采用三層架構，即核心層、匯聚層和接入層。核心層、匯聚層采用設備冗餘設計，網絡平台采用鏈路冗餘設計，提高網絡平台可靠性。網絡出口根據建設單位和物業公司的業務需求，分別采用2台路由器。網絡安全業務需求，分別采用2台防火牆。

2.IP地址規劃

根據各樓宇自動化係統、建設單位及物業管理公司的辦公需求，IP地址采用私有地址，按地塊及辦公需求進行規劃。

（1）按地塊規劃

A1地塊區域網段:172.20.0.0/16；VLAN3 匯聚交換機互聯地址:10.1.1.6/30；VLAN10 管理地址:172.20.10.0/24。其餘地塊規劃與此類似。

（2）按業務規劃網段

建設單位:VLAN:100～119；物業公司:VLAN:120～139；樓宇自動化係統:VLAN:200～253，其中再分為若幹子係統，例如網絡係統VLAN:200，服務器群VLAN:201，視頻監控係統VLAN:203～208，停車場管理係統VLAN:209，可視對講係統VLAN:210～229等等。

本文通過網絡結構和IP地址規劃兩部分為大家介紹了樓宇自動化係統網絡平台的搭建，大家可以圖文結合了解一下搭建網絡平台的整個過程。
